Drucktaster bündig, grün Kontakte 1 x S, 1 x Ö

Drucktaster bündig, grün Kontakte 1 x S, 1 x Ö

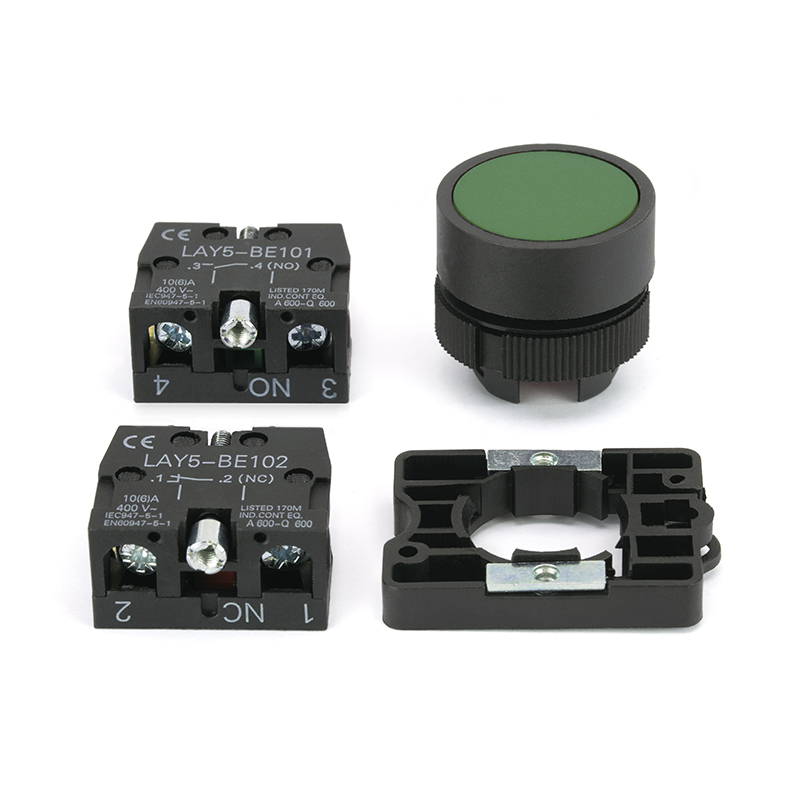

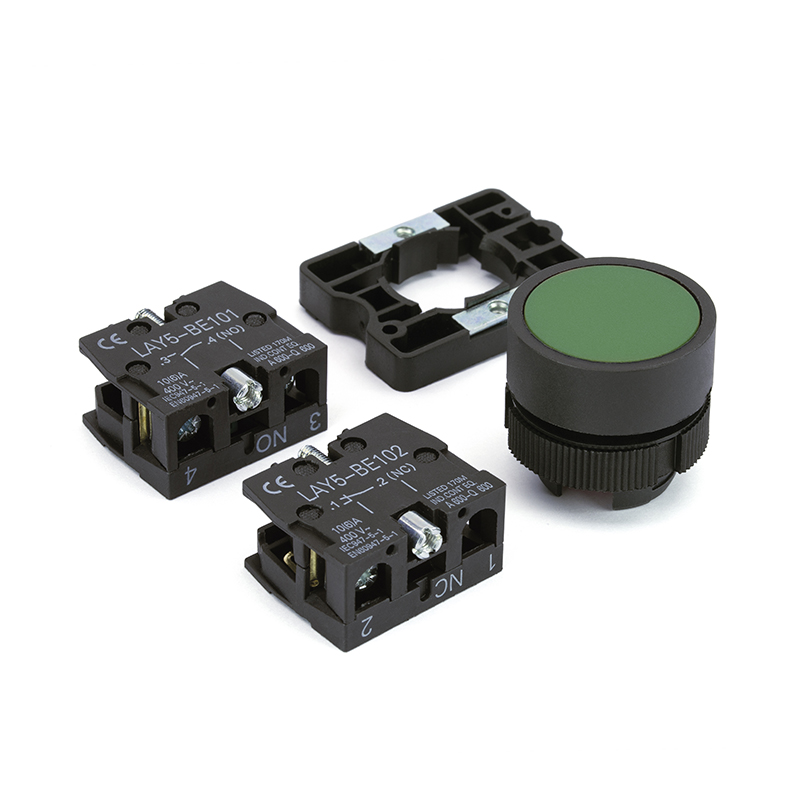

Der bündige grüne Drucktaster mit 1 Schließer‑Kontakt + 1 Öffner‑Kontakt (1×S, 1×Ö) verbindet zwei Schaltfunktionen in einem kompakten Design – ideal für Industrie- und Schaltschrankanwendungen.

Technische Spezifikationen & Vorteile

• Kontaktfunktion: 1× Schließer (NO), 1× Öffner (NC)


• Elektrische Belastbarkeit: bis zu 400 V AC / 10 A

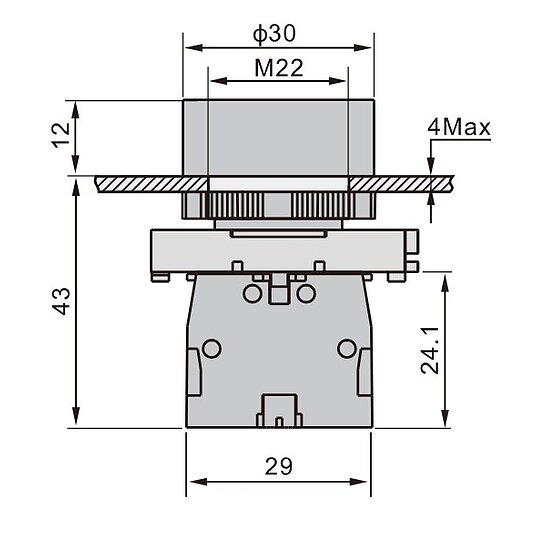

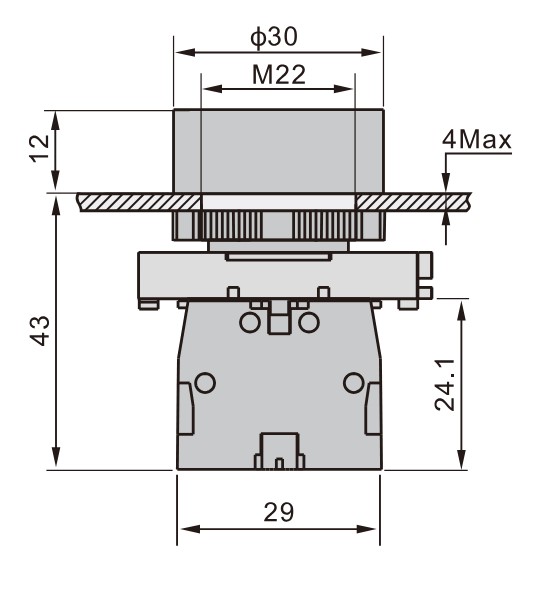

• Einbaudetails: Ø 22 mm, Gewindehöhe ca. 10 mm, Tiefe ca. 45 mm, Aufbauhöhe ca. 12 mm


• Anschluss: Schraubklemmen für 0,75–2,5 mm² Leiter


• Material & Schutz: Kunststoffgehäuse, O‑Ring zur Abdichtung (z. B. IP65)

Anwendungsbeispiele

• Schaltschranksteuerung: Start/Stop, Reset


• Maschinensteuerung: kombinierte Öffner-/Schließerfunktion


• Heimwerkeranwendungen: robuste Steuerung mit einfacher Installation

Vorteile im Überblick

• Kombination aus Öffner und Schließer in einem Gerät


• Flach & platzsparend eingebaut


• Hohe elektrische Belastbarkeit


• Einfache Verdrahtung via Schraubklemmen


• Abdichtung durch O‑Ring für Spritzwasser-/Staubschutz

Relevante Schlagwörter / SEO

Drucktaster bündig grün, 22 mm Einbaudrucktaster, Industrie‑Taster grün, IP‑geschützt Taster, modulares Schalterelement, 1 Schließer + 1 Öffner grün

FAQ

Was bedeutet „1× S, 1× Ö“?

Ein Gerät mit einem Schließer‑Kontakt (S) und einem Öffner‑Kontakt (Ö) – bietet zwei Schaltzustände.

Welche Normen gelten?

IEC/EN 60947‑5‑1, VDE 0660 regeln Sicherheit und Funktionsweise industrieller Taster.

Wie wird der Taster angeschlossen?

Per Schraubklemmenanschluss für 0,75–2,5 mm² Leiter – stabil und einfach.

Bündig oder erhaben – was sind Unterschiede?

Bündige Version: ca. 12 mm Aufbauhöhe, sehr flach. Erhabene Version: ca. 18 mm, bieten bessere taktile Führung.

Einfach gehaltene Produktbeschreibung

Das ist ein grüner Knopf, der flach eingebaut wird. Wenn du ihn drückst, schließt oder öffnet er einen Stromkreis – so kannst du etwas starten oder stoppen. Und mit nur einem Knopf hast du zwei Funktionen. Er ist einfach anzuschließen, robust und sehr zuverlässig.
