Hirose Stecker RJ45 TM21 CAT6 bis 250 MHz

Hirose Stecker RJ45 TM21 CAT6 bis 250 MHz, ohne Einführhilfe und ohne Knickschutztülle.

Hiermit und mit den unten als Zubehör aufgeführten Artikeln können Sie sich z.B. Patchkabel selbst konfektionieren.

Hier eine Beschreibung / Montageanleitung, wie man diesen Stecker crimpt:

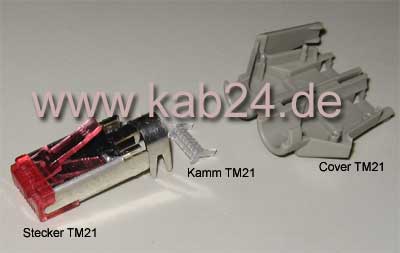

Der Stecker besteht aus 3 Komponenten:
(Hinweis: es sind alle 3 Teile einzel zu bestellen).



Als Patchkabel eignet sich CAT5e oder CAT 6 Patchkabel (Artikelnummer 60300), das Kabel sollte auf jeden Fall flexible Litzen haben.

Als erstes wird der Aussenmantel des Patchkabels abisoliert:

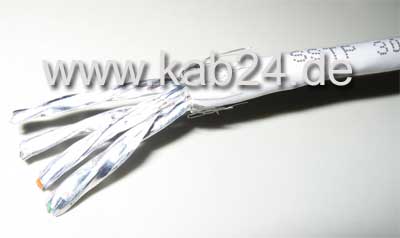

Der Aussenschirm wird dann auf ca. 5-6mm gekürzt und nach hinten umgeschlagen.



In unserem Beispiel verwenden wir PIMF-Kabel, dessen Twistet-Pair Paare nochmals einzeln mit einem Aluminiumschirm ummantelt sind. Auch dieser Schrim wird so abgeschnitten, dass dieser ca. 5-6mm umgeklappt wird.

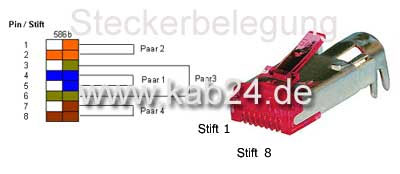

Nun folgt der eigentlich schwerste Teil, - die einzelnen Adern in die entsprechende Position des Kammes zu bekommen. Eine Belegung der Farben sehen Sie hier:



Achten Sie darauf, dass die richtige Farbreihenfolge eingehalten wird !



Die vorderen Adernenden können Sie nun gleichlang abschneiden (eine stabile Schere tut hier ihren Zweck am besten). Um die korrekte Länge zu erkennen, legen Sie das Kabel mit den Adern neben einen Stecker und legen den umgeklappten Aussenmantel auf die höhe der Zugentlastung, die Adern sollten dann so lange sein, dass sie vorne am Stecker abschliessen.

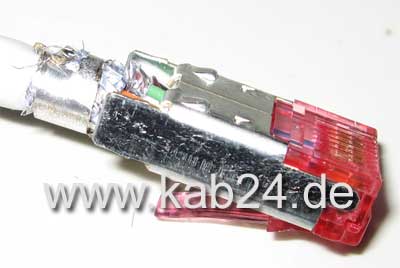

Nun stecken Sie Ihr Kunstwerk inklusive Kamm (ja nicht mehr entfernen) in den Stecker.



Den Stecker stecken Sie dann wie auf der nächsten Abbildung in die Zange:

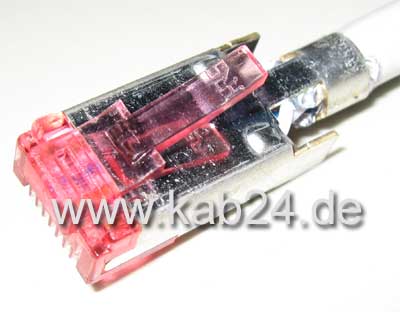

Nach dem Crimpvorgang sollte dass dann so aussehen:

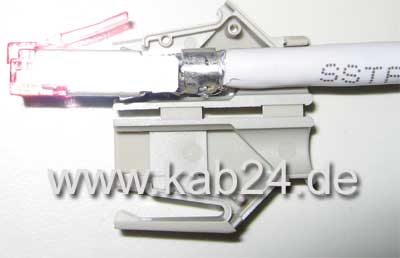

Nun noch das Cover drauf:

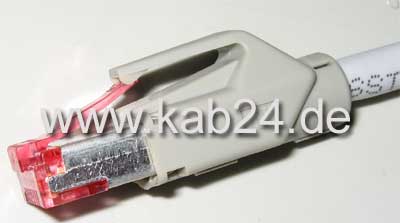

Und der Stecker ist fertig:
