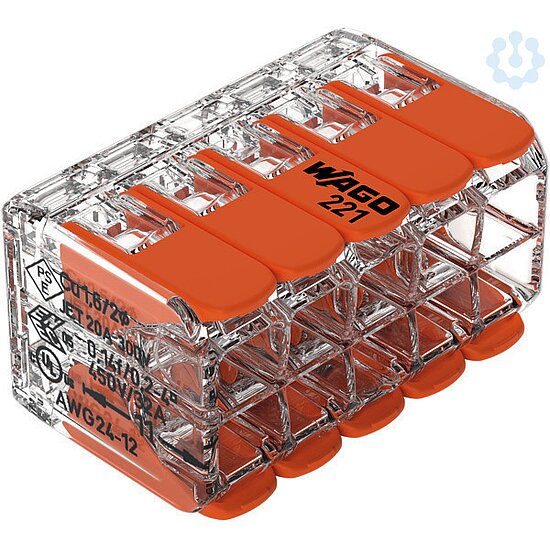

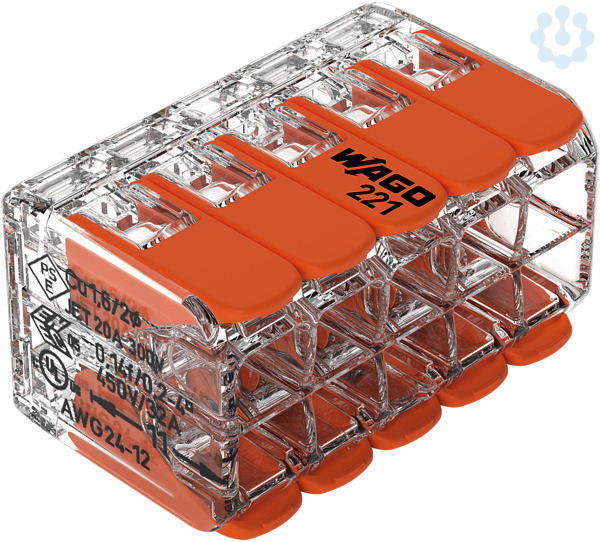

WAGO 221-420 Compact Verbindungsdosenklemme 10x0,14-4qmm orange 32A 450V

WAGO 221-420 Compact Verbindungsdosenklemme 10x0,14-4qmm orange 32A 450V

Allgemeine Merkmale & Funktionen

Die WAGO 221-420 Compact Verbindungsklemme ist eine moderne Hebelklemme zur werkzeuglosen Verbindung von elektrischen Leitern. Sie erlaubt das Verbinden von bis zu 10 Leitern pro Klemme und deckt Leiterquerschnitte von 0,14 bis 4,0 mm² ab (feindrähtig) bzw. 0,2 bis 4,0 mm² (massiv / mehrdrähtig).

Sie ist ausgelegt für einen Nennstrom von 32 A und eine Nennspannung von 450 V.

Ihr Gehäuse ist aus transparentem Kunststoff gefertigt, wodurch man nach dem Einlegen der Leiter die korrekte Position sichtbar kontrollieren kann.

Zwei Prüföffnungen ermöglichen das Messen auch im eingebauten Zustand mit typischen Prüfspitzen.

Die Klemme basiert auf der bewährten CAGE CLAMP®-Technologie, bei der eine Käfigzugfeder den Leiter kontaktiert – das sorgt für zuverlässigen, wartungsfreien Kontakt ohne zusätzliche Vorbehandlung (z. B. Crimpen von Aderendhülsen).

Die Hebel lassen sich mit geringem Kraftaufwand bedienen, und im geschlossenen Zustand liegen sie flach am Gehäuse an, sodass sie auch in engen Räumen wenig störend sind.

Der Platzbedarf ist reduziert – gegenüber der Vorgängerserie WAGO 222 spart die Serie 221 bis zu 40 % Volumen.

Typische Abmessungen: 29,8 × 15,8 × 18,3 mm (Breite × Höhe × Tiefe).

Maximale Umgebungstemperatur: 85 °C (T85).

Technische Vorteile & Nutzen

Große Anschlussvielfalt:
Die WAGO 221-420 erlaubt das Verbinden verschiedenster Leiterarten und Querschnitte – ob massiv, mehrdrähtig oder feindrähtig. Damit ist sie ideal für nahezu jede Elektroinstallation geeignet.

Werkzeuglose Montage:
Dank der praktischen Hebeltechnik erfolgt der Anschluss ganz einfach: Hebel auf, Leiter einlegen, Hebel zu. Kein Schraubendreher, kein Crimpen, kein zusätzliches Werkzeug nötig – das spart Zeit und erleichtert die Arbeit erheblich.

Transparente Kontrolle:
Das Gehäuse ist durchsichtig, sodass man sofort sehen kann, ob die Leiter korrekt und tief genug eingeführt sind. Diese Sichtkontrolle erhöht die Sicherheit bei der Montage und Inbetriebnahme.

Zwei integrierte Prüföffnungen:
Mit Prüfspitzen lässt sich Spannung oder Durchgang auch im eingebauten Zustand zuverlässig messen – ohne die Klemme öffnen oder demontieren zu müssen.

Kompaktes Design:
Die Bauform der Serie 221 ist besonders platzsparend und benötigt bis zu 40 % weniger Raum als ältere Modelle. Perfekt für Abzweigdosen oder Installationen mit wenig Platz.

Hohe elektrische Leistungsfähigkeit:
Die Verbindungsklemme ist für Ströme bis 32 Ampere und Spannungen bis 450 Volt ausgelegt – das ermöglicht den Einsatz auch in anspruchsvolleren Stromkreisen.

Wartungsfrei & langlebig:
Die bewährte CAGE CLAMP®-Federtechnik stellt eine dauerhaft sichere Verbindung her, die auch bei Vibrationen, Temperaturwechseln oder häufigem Ein- und Ausbau zuverlässig bleibt.

Anwendungsbeispiele

• Verdrahtung in Abzweigdosen: Mehrere Leitungen (Zuleitung, Lampen, Steuerleitungen) in einer Klemme zusammenführen.


• Steuertechnik & Automatisierung: Verbindung von Steuer- oder Signalleitungen mit unterschiedlichen Querschnitten.


• Haus- und Gebäudeinstallation: Anschlüsse bei Bewegungsmeldern, Klingelanlagen, Jalousiemotoren etc.


• Nachrüstungen & Erweiterungen: Bestehende Stromkreise flexibel erweitern.

FAQ (Häufige Fragen)

Welche Abisolierlänge wird benötigt?

11 mm.

Kann ich verschieden Querschnitte in derselben Klemme mischen?

Ja – feindrähtige, mehrdrähtige oder massive Leiter innerhalb des zulässigen Bereichs.

Brauche ich Aderendhülsen?

Nein. Dank CAGE CLAMP® kann der Leiter direkt kontaktiert werden.

Wie sicher ist die Klemme gegen falschen Anschluss?

Der Hebel sitzt flach im geschlossenen Zustand, und Transparenz erlaubt visuelle Kontrolle.

Für welche Temperaturbereiche ist sie geeignet?

Max. 85 °C Umgebungstemperatur (T85).

Ist sie zugelassen / genormt?

Ja – mit entsprechenden Prüf- und Zulassungen für Elektroinstallationen.

Einfach gehaltene Produktbeschreibung (für 12-Jährige)

Die WAGO 221-420 ist eine kleine, transparente Klemm-Box, mit der man bis zu 10 Drahtenden sicher miteinander verbinden kann. Du hebelst den kleinen Hebel hoch, steckst die abisolierte Leiter ein, und hebelst ihn wieder zu — fertig!

Sie funktioniert für dünne und dicke Drähte (zwischen 0,14 und 4,0 mm²), und sie darf bis zu 32 Ampere Strom und 450 Volt Spannung aufnehmen.

Man braucht kein Werkzeug, und man kann durch die transparente Hülle sehen, ob alles richtig drin steckt.

Verwende sie überall, wo Stromkabel zusammengeführt werden sollen – z. B. in Unterputzdosen, Lampenanschlüssen oder Steuerleitungen.
