Wago Stecker 3-polig,Kod. A,schwarz

Datenblatt

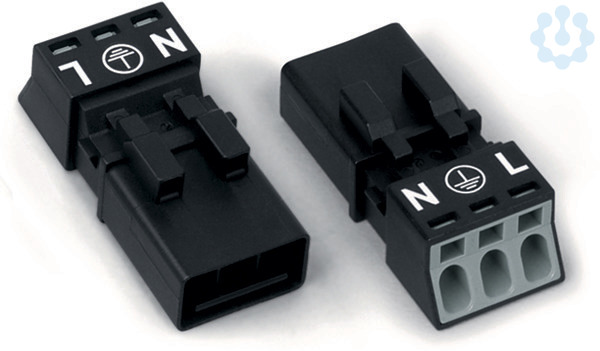

WAGO Stecker 3-polig, Kod. A, schwarz (WINSTA® MINI)

Der WAGO WINSTA® MINI 3-polige Stecker (Kodierung A, schwarz) ist die kompakte Lösung für eine sichere, schnelle und wartungsfreundliche Elektroinstallation.
Er wurde speziell für Leistungs- und Signalübertragungen entwickelt und eignet sich für den Einsatz auf der Leiterplatte, im Schaltschrank oder beim Leuchtenanschluss.

⚙️ Technische Highlights

System: WAGO WINSTA® MINI

Polzahl: 3

Kodierung: A (mechanisch und farblich)

Farbe: Schwarz

Bemessungsspannung: 250 V

Bemessungsstrom: 16 A

Bemessungsstoßspannung: 4 kV

Anschlussart: Federzuganschluss (Push-in CAGE CLAMP®)

Anschlussquerschnitt:

eindrähtig: 0,25 – 1,5 mm²

feindrähtig: 0,25 – 1,5 mm²

Schutzart: IP20 (durchgängiger IP40-Schutz bei kompletter Verbindung)

Werkstoff: Polyamid (PA), halogenfrei

Kontaktmaterial: CuSn (Kupfer-Zinn)

Oberfläche: verzinnt

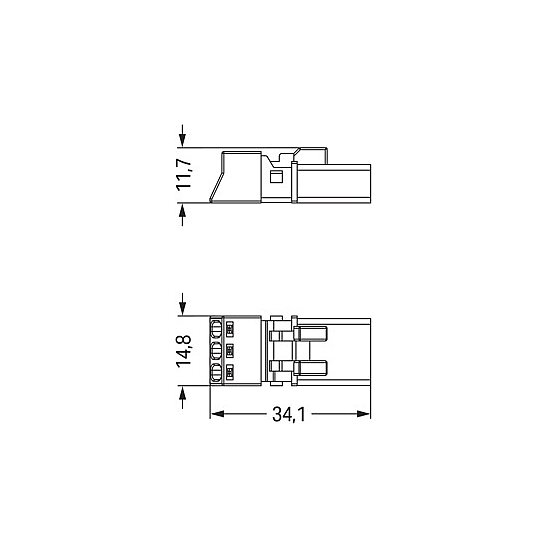

Abmessungen: 34,1 mm (L) × 15 mm (B) × 11,7 mm (H)

Temperaturbeständigkeit:

Kontaktteil: bis 85 °C

Zugentlastung: bis 105 °C

🚀 Vorteile im Überblick

Fehlsteckschutz: Mechanische und farbliche Kodierung verhindert falsches Verbinden.

Kompakte Bauform: Ideal für beengte Platzverhältnisse, z. B. in Leuchten oder Schaltschränken.

Kostenersparnis: Durch steckbare Verbindung entfällt zusätzlicher Serviceaufwand.

Zeitersparnis: Schnelle Inbetriebnahme dank Plug-and-Play-System.

Sicherheit: Schutzart IP20 schützt vor Berührung mit spannungsführenden Teilen.

Nachhaltigkeit: Halogenfreies Gehäusematerial – umweltfreundlich und brandschutzgerecht.

🧰 Typische Anwendungen

Leuchtenanschlüsse im Innenraum

Schaltschrankverdrahtung in Industrieanlagen

Verbindung von Steuer- und Signalleitungen

Anschlussmodul in modularen Gebäudeverkabelungssystemen

Prototypenbau und Testsysteme

📘 Erklärung wichtiger Begriffe

CAGE CLAMP®: WAGO-Federanschlusstechnik, die ein werkzeugloses, vibrationssicheres Anschließen von Leitern ermöglicht.

Kodierung A: Markierung für eine bestimmte Schaltkreisgruppe – verhindert Verwechslungen und Fehlverbindungen.

IP20/IP40: Schutzarten nach IEC 60529. IP20 schützt vor Fingerberührung, IP40 zusätzlich vor kleinen Fremdkörpern.

Halogenfrei: Enthält keine halogenhaltigen Kunststoffe, daher geringere Rauchentwicklung im Brandfall.

❓ FAQ – Häufig gestellte Fragen

Frage 1: Was bedeutet die Kodierung A beim WAGO-Stecker?
Antwort: Die Kodierung A steht für eine bestimmte Schaltkreisgruppe und stellt sicher, dass nur passende Steckverbindungen miteinander verbunden werden können – das verhindert Fehlanschlüsse.

Frage 2: Kann der Stecker für 230 V-Anwendungen verwendet werden?
Antwort: Ja, der WAGO WINSTA® MINI Stecker ist für Bemessungsspannungen bis 250 V ausgelegt.

Frage 3: Ist der Stecker für Außenbereiche geeignet?
Antwort: Nein, aufgrund der Schutzart IP20 ist er nur für trockene Innenräume vorgesehen.

Frage 4: Welche Vorteile bietet der Federzuganschluss?
Antwort: Der Federzuganschluss ermöglicht schnelles, sicheres und werkzeugloses Verbinden von Leitern – ideal für Wartungsfreiheit und schnelle Montage.

🧒 Einfach gehaltene Produktbeschreibung

Der WAGO 3-polige Stecker ist wie ein kleiner, sicherer Stecker-Baustein für Elektriker.
Er sorgt dafür, dass Strom oder Signale zuverlässig fließen – zum Beispiel in Lampen oder Schaltschränken.
Man kann ihn ganz leicht anschließen, ohne Werkzeug.
Durch die schwarze Farbe und die Kodierung A passt er nur dort, wo er hingehört – so kann man nichts falsch stecken.
Er spart Zeit, ist sicher und langlebig – perfekt, wenn man elektrische Geräte einfach verbinden will.
