Koaxialkabel 6,8mm Class A+ Ören HD 103 110 dB 3-fach Schirm Kupferinnenleiter UV-Beständig !

Koaxialkabel 6,8mm Class A+ Ören HD 103 110 dB 3-fach Schirm Kupferinnenleiter

- Multimediakabel der Spitzenklasse, - UV-Beständig !
- geeignet für Kabelfernsehen und SAT, - selbst für 75 Ohm Viedeo (F-BAS Composite) Anwendungen geeignet.
- 75 Ohm Wellenwiderstand (+/- 2%)
- technisch zugelassen und gelistet bei KDG und Unitymedia (Stand März 2016)
- Innenleiter: ø 1,02 mm Vollkupfer
- Isolierung : ø 4,60 mm gasgeschäumtes PE
- 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
- 2. Schirm : verzinntes Kupfergeflecht (62% Bedeckung)
- 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
- Außenmantel : ø 6,80mm PVC weiß mit Meteraufdruck
- minimaler Biegeradius: 60 mm
- maximale Zugfestigkeit: 55 N
- flammwidrig nach: IEC 60322-1
- Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
- Kapazität 53 ± 2 pF/m
- Verkürzungsfaktor: 85%
- Gleichstromwiderstand Innenleiter 22,10 Ohm/km
- Gleichstromwiderstand Außenleiter 13,50 Ohm/km

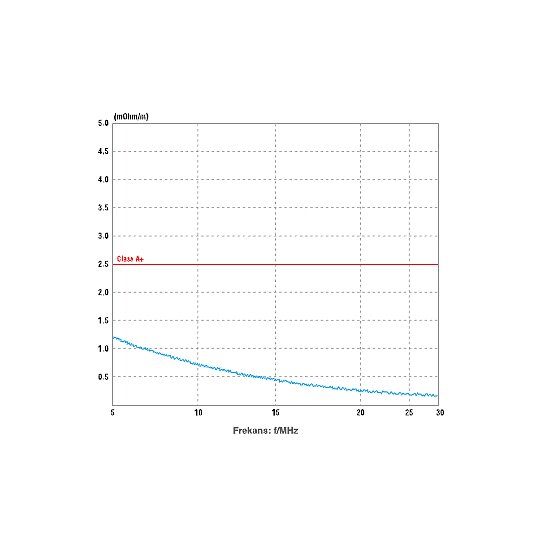

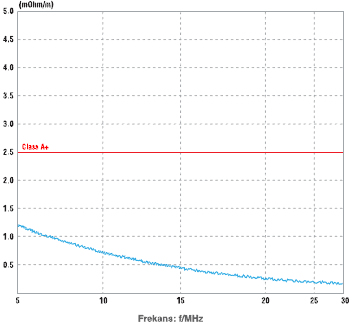

- Kopplungswiderstand: 5 - 30 MHz: < 2,0 mOhm/m

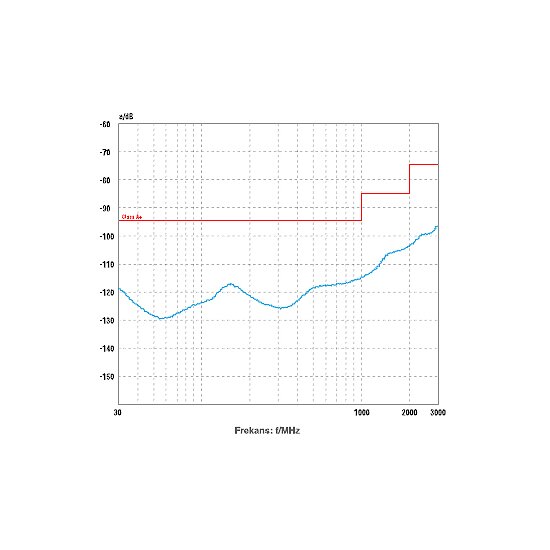

- Schirmungsmaß:
bei 30 - 1000 MHz: > 105 dB; typisch: > 115 dB
bei 1000 - 2000 MHz > 90 dB; typisch: > 103 dB
bei 2000 - 3000 MHz > 85 dB; typisch: > 95 dB

Dämpfungswerte:
5 MHz 1,70 dB/100m
50 MHz 4,60 dB/100m
100 MHz 6,50 dB/100m
230 MHz 9,80 dB/100m
470 MHz 14,30 dB/100m
860 MHz 19,60 dB/100m
1000 MHz 21,20 dB/100m
1500 MHz 26,30 dB/100m
1750 MHz 28,70 dB/100m
2150 MHz 31,90 dB/100m
2400 MHz 34,20 dB/100m
Rückflussdämpfung:
5 - 470 MHz > 26 dB
470 - 862 MHz > 23 dB
862 - 1000 MHz > 20 dB
1000 - 3000 MHz > 18 dB

Geben Sie oben die gewünschte Menge in m ein, - die eingetragene Länge wird dann an einem Stück geliefert (max. 500m an einem Stück möglich).

Dieses Kabel wurde speziell für den Einsatz in Multimedianetzen entwickelt und erfüllt mit den Spezifikationen der Klasse A+ die hohen Ansprüche deutscher Kabelnetzbetreiber. Das Kabel ist selbstverständlich auch für den SAT-Bereich geeignet. Es zeichnet sich durch eine niedrige Dämpfung, ein hohes Schirmungsmaß und eine hohe Alterungsbeständigkeit aus.

Dieses Kabel erfüllt Aufgrund des Kopplungswiderstandes, der lediglich für den Rückkanal von 20-65 MHz interessant ist die Class A+ Anforderung , in allen anderen Belangen erfüllt es sogar die Forderungen der Klasse A++.

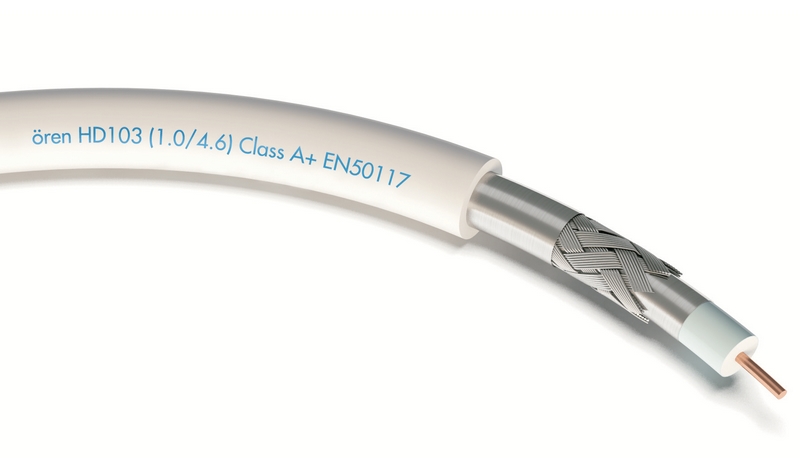

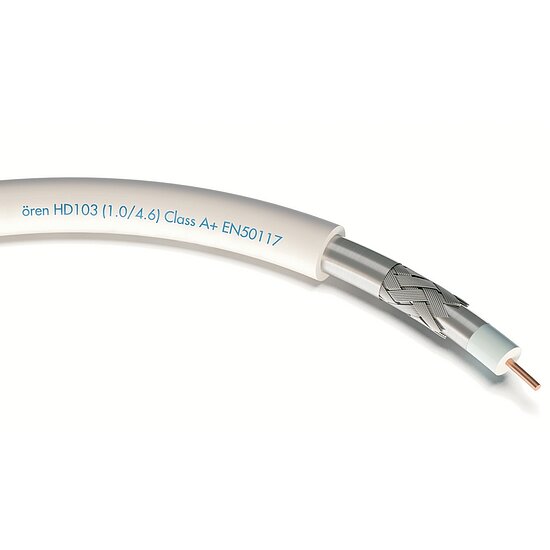

Cable Construction:

Electrical Data
Conductor : Ø 1.02 mm Bare Copper
Insulation : Ø 4.60 mm Physical foam Polyethlene (S/F/S)
1.Shielding : Aluminum Foil ( Bonded to the insulation)
2.Shielding : Tinned copper wire braiding
(%62 Coverage)
3.Shielding : Aluminum Foil ( Bonded Outer Sheat)
Outer Sheath : Ø 6.80 mm PVC , PE or Halogen free

Mechanical Data
Cable Weight : 50 kg/km
Min. Bending Radius : 60 mm
Max. Tensile Strength : 55 N
Packing : 100m / 300m / 500m Reel

Standards
Flame Behaviour
Flame retardant according to IEC 60332–1
Screening Performance
Class A+ according to EN 50117-2-1and EN 50117-2-4

Die als Zubehör gelisteten Crimpstecker und Kupplungen passen genau auf dieses Kabel.
