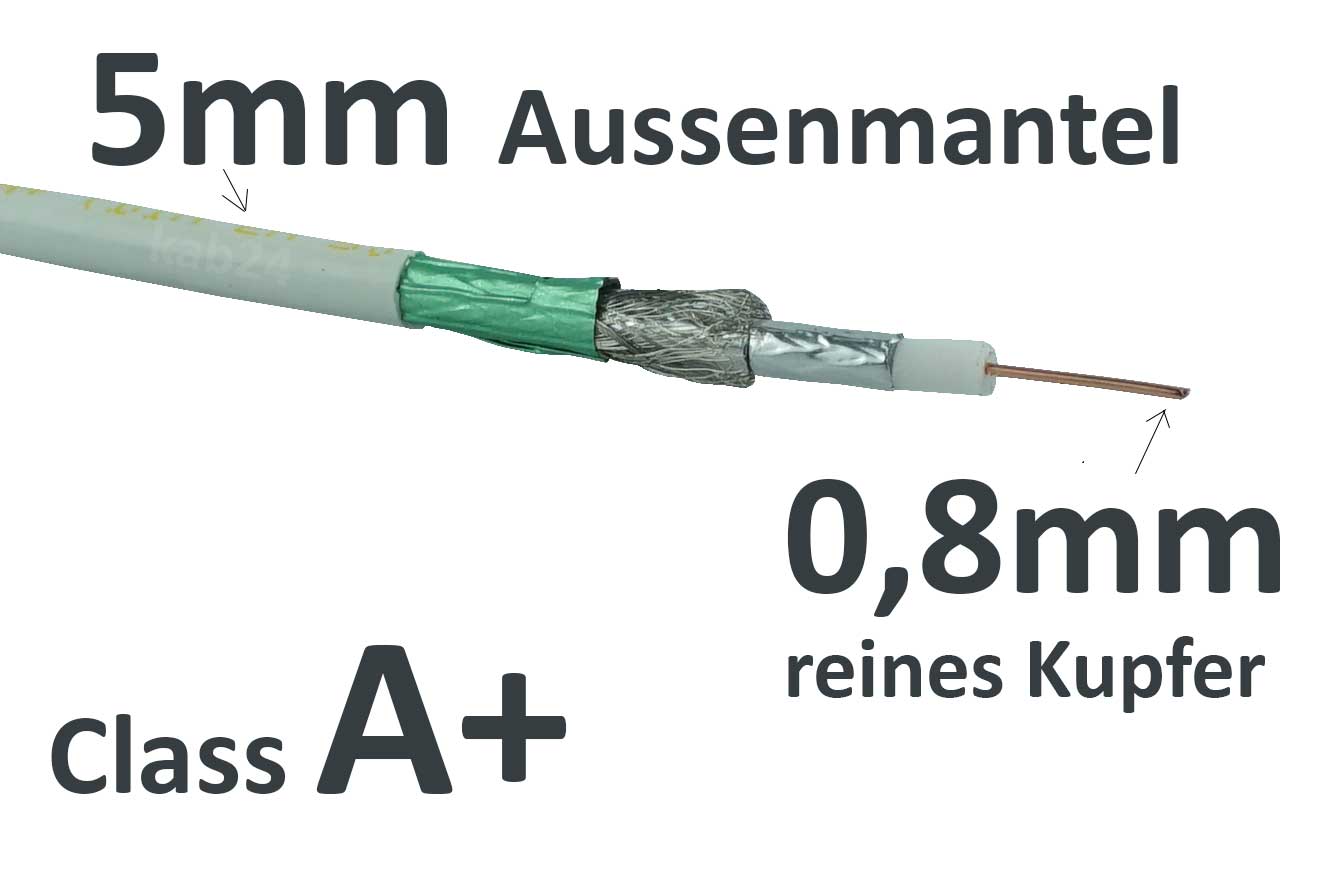

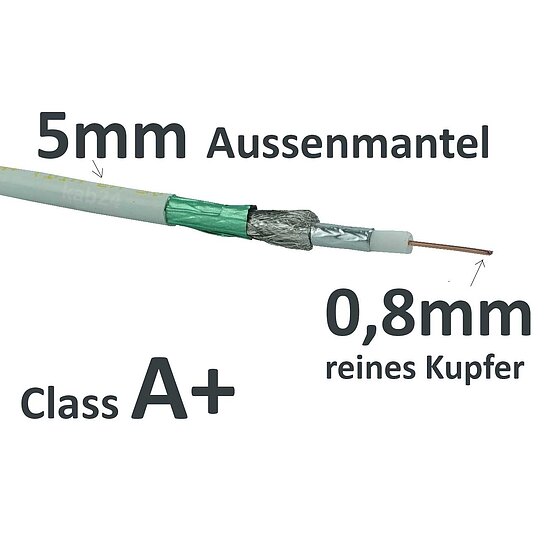

Mini Koaxkabel 5mm Class A+ 75 Ohm BELDEN H121 3-fach Schirm Kupferinnenleiter

Mini Koaxkabel 5mm Class A+ 75 Ohm BELDEN H121 3-fach Schirm Kupferinnenleiter

Ideal um mehrere Kabel in ein Leerrohr zu ziehen. Mit einem Aussendurchmesser von nur 5mm ist es optimal geeignet zur Verlegung in Leerrohren oder Installationen mit geringem Platzangebot geeignet. Der reine Kupferinnenleiter von 0,8mm und die 3-fache Abschirmung garantieren eine nahezu strungsfreie Übertragung

- geeignet für Kabelfernsehen und SAT, - selbst für 75 Ohm Video (F-BAS Composite) Anwendungen geeignet.
- 75 Ohm Wellenwiderstand (+/- 2%)
- Innenleiter: ø 0,8 mm Vollkupfer
- Isolierung : ø 3,5 mm gasgeschäumtes PE
- 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
- 2. Schirm : 128er verzinntes Kupfergeflecht
- 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
- Außenmantel : ø 5,0mm PVC weiß mit Meteraufdruck
- minimaler Biegeradius: 25 mm
- Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
- Kapazität 53 ± 2 pF/m
- Verkürzungsfaktor: 84%
- Gleichstromwiderstand Innenleiter 75 Ohm/km
- Gleichstromwiderstand Außenleiter 35 Ohm/km
- Schirmungsmaß: > 95 dB

Dämpfungswerte:
5 Mhz: 1.7 dB / 100m
10 Mhz: 3 dB / 100m
50 Mhz: 5.6 dB / 100m
100 Mhz: 7.9 dB / 100m
200 Mhz: 11.3 dB / 100m
230 Mhz: 12.3 dB / 100m
300 Mhz: 14.2 dB / 100m
400 Mhz: 16.2 dB / 100m
600 Mhz: 20.4 dB / 100m
800 Mhz: 23.2 dB / 100m
860 Mhz: 24.7 dB / 100m
1000 Mhz: 26.1 dB / 100m
1350 Mhz: 30.7 dB / 100m
1600 Mhz: 33.6 dB / 100m
1750 Mhz: 35.3 dB / 100m
2150 Mhz: 39.4 dB / 100m
2400 Mhz: 41.9 dB / 100m

Geben Sie oben die gewünschte Menge in m ein, - die eingetragene Länge wird dann an einem Stück geliefert (max. 100m an einem Stück möglich).
