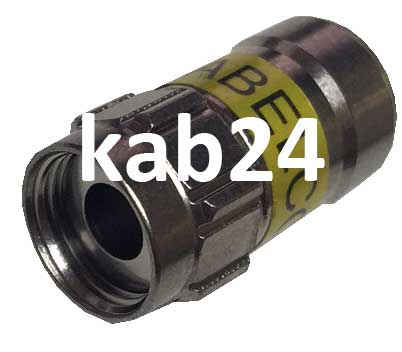

Cabelcon HQ F- Kompressionsstecker Class A++ Selfinstall / werkzeuglos für Kabel bis 7mm

Cabelcon HQ F- Kompressionsstecker Class A++ Selfinstall / werkzeuglos für Kabel bis 7mm

Für Koaxialkabel ab 4,5 mm Dielektrikum und 6,6 – 7,0 mm Aussendurchmesser

Der Cabelcon Self-Install™-Kompressionsstecker ist ein einzigartiges Qualitätsprodukt, das unter anderem entwickelt wurde, um die verwendeten Aufdrehstecker minderer Qualität zu ersetzen.

Die Montage ist einfacher und präziser als je zuvor. Das Kabel abisolieren und den Stecker drauf schieben – das ist alles!

Der Stecker befestigt sich auf dem Kabel automatisch ohne Werkzeug durch aufdrehen des Steckers auf ein F-Gewinde und kann nicht wieder vom Kabel entfernt werden. Er hebt genauso wie ein Kompressionsstecker.
- Class A++
- Dämpfung: 0,01 dB
- Betriebsfähig bis 3 GHz
- Nitin™ beschichtete Ganzmetallkonstruktion
- Einstück-Konnektor – keine losen Teile
- Keine Kompressions- oder Spezialwerkzeuge erforderlich

Self-Install™ - Technische Daten (typ.)
- Betriebsfähigkeit bis 3 GHz
- Wellenwiderstand 75 Ohm
- Schirmungsmaß 30-862 MHz 110 dB
- Schirmungsmaß 862-3000 MHz 90 dB
- Transfer Impedance 5-30 MHz <5 mOhm
- Rückflussdämpfung bei 1000 MHz 37 dB
- Rückflussdämpfung bei 3000 MHz 28 dB

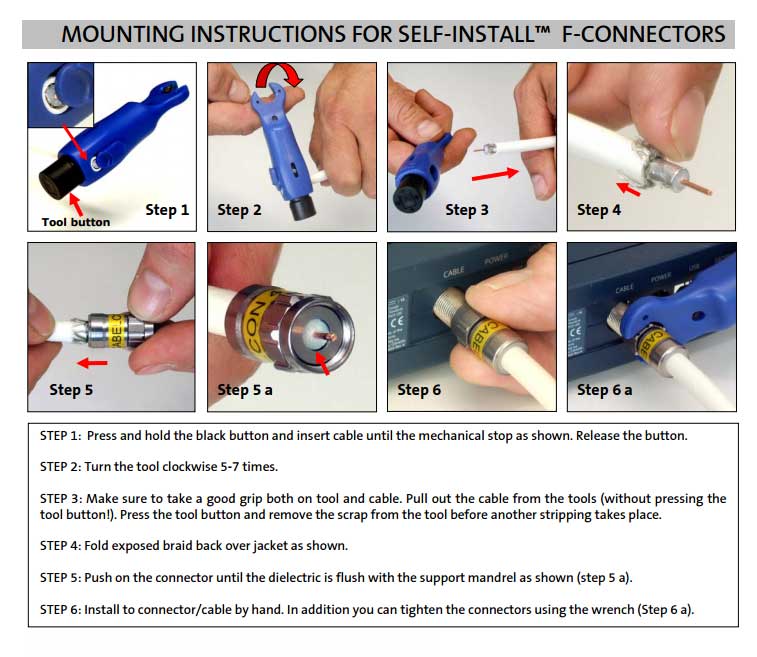

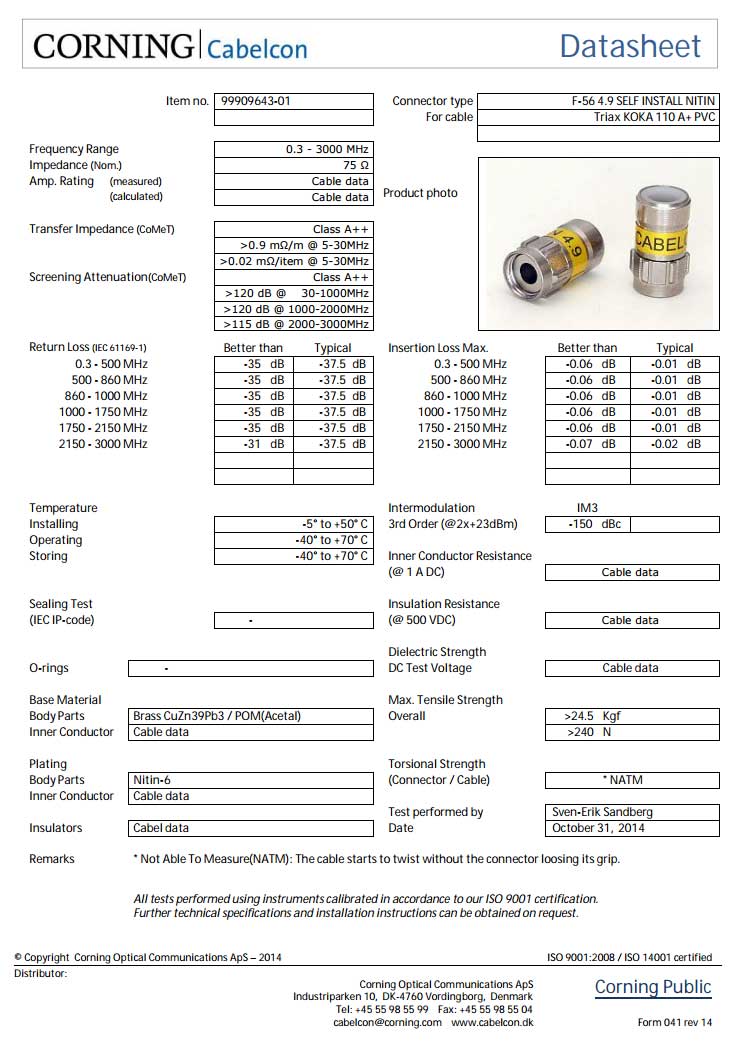

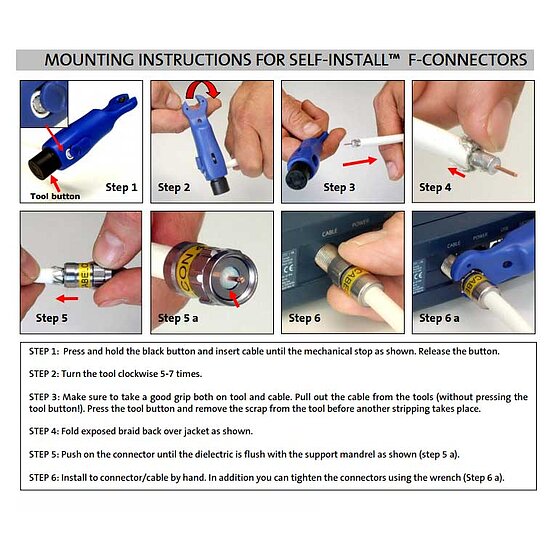

Das techn. Datenblatt und eine bebilderte Montageanleitung finden Sie unter dem Hauptbild in der Detailansicht.

Die passenden Kabel werden hier aufgelistet:

Type of Cable Manufacturer CC Type Inner conductor Dielectric Outer conductor Outer sheath
N 46 1,02/4,6/6,7 BETACAVI cables -01 1,02 4,6 0 6,6
N 46 1,02/4,6/6,7 BETACAVI cables -TL101 1,02 4,6 0 6,6
CAVO/CABLE: 19PATC/DG COD 1015 CabLink cables -01 1 4,7 0 6,7
CAVO/CABLE: 19VATC/DG Cod: V2012J CabLink cables -01 1 4,7 0 6,7
CAVO/CABLE: 19PATC/DG COD 1015 CabLink cables -TL101 1 4,7 0 6,7
CAVO/CABLE: 19VATC/DG Cod: V2012J CabLink cables -TL101 1 4,7 0 6,7
DG 113 Cavel cables -01 1,13 4,8 5,3 6,6
DG 113 Cavel cables -TL101 1,13 4,8 5,3 6,6
Coax10 AD 10 S / Coax10 Trishield Draka Comteq cables -01 1 4,55 5,5 6,8
Coax10 AD 10 A Draka Comteq cables -01 1 4,65 5,5 6,8
Coax10 AD 10 E Draka Comteq cables -01 1 4,65 5,2 6,8
Coax10 AD 10 S / Coax10 Trishield Draka Comteq cables -TL101 1 4,55 5,5 6,8
Coax10 AD 10 A Draka Comteq cables -TL101 1 4,65 5,5 6,8
Coax10 AD 10 E Draka Comteq cables -TL101 1 4,65 5,2 6,8
7(CW)05CRT2(V) / A 7(CW)05CRT2(V) Eupen cables -01 1,02 4,55 0 7
7(CW)05CRT5(V)-HS / 705CRT5(V) / A 705CRT5(V) Eupen cables -01 1,02 4,55 0 7
7(CW)05CRT2(V) / A 7(CW)05CRT2(V) Eupen cables -TL101 1,02 4,55 0 7
7(CW)05CRT5(V)-HS / 705CRT5(V) / A 705CRT5(V) Eupen cables -TL101 1,02 4,55 0 7
PAS4006xxx - PAS4106xxx Fracarro Cables -01 1 4,7 0 6,7
PAS4016xxx - PAS4116xxx Fracarro Cables -01 1 4,7 0 6,7
PAS4036xxx - PAS4136xxx Fracarro Cables -01 1 4,7 0 6,7
PAS4006xxx - PAS4106xxx Fracarro Cables -TL101 1 4,7 0 6,7
PAS4016xxx - PAS4116xxx Fracarro Cables -TL101 1 4,7 0 6,7
PAS4036xxx - PAS4136xxx Fracarro Cables -TL101 1 4,7 0 6,7
MAXIMUM N 46 1,02/4,6/6,7 Kjaerulff1 cables -01 1,02 4,6 0 6,6
MAXIMUM N 46 1,02/4,6/6,7 Kjaerulff1 cables -TL101 1,02 4,6 0 6,6
RG-6T PE Macab Cables -TL101 1,02 4,57 4,75 7,06
RG-6T PVC Macab Cables -TL101 1,02 4,57 4,75 7,06
RG-6T LSNH UV Macab Cables -TL101 1,02 4,57 4,75 7,06
T6CTSFx77T-E BLACK (SPECIAL) / DBS T-WNNN Times Fiber cables -01 1,02 4,6 5,33 6,81
T6CTSFx77T-U BLACK (SPECIAL) / DBS Times Fiber cables -01 1,02 4,6 5,33 6,81
T6CTSFx77T-U WHITE (SPECIAL) / DBS Times Fiber cables -01 1,02 4,6 5,33 6,81
T6CTSFx77-E BLACK (SPECIAL) / DBS T-WNNN Times Fiber cables -01 1,02 4,6 5,33 6,81
T6CTSFx77-U BLACK (SPECIAL) / DBS Times Fiber cables -01 1,02 4,6 5,33 6,81
T6CTSFx77-U WHITE (SPECIAL) / DBS Times Fiber cables -01 1,02 4,6 5,33 6,81
T6CTSFx77T-E BLACK (SPECIAL) / DBS T-WNNN Times Fiber cables -TL101 1,02 4,6 5,33 6,81
T6CTSFx77T-U BLACK (SPECIAL) / DBS Times Fiber cables -TL101 1,02 4,6 5,33 6,81
T6CTSFx77T-U WHITE (SPECIAL) / DBS Times Fiber cables -TL101 1,02 4,6 5,33 6,81
T6CTSFx77-E BLACK (SPECIAL) / DBS T-WNNN Times Fiber cables -TL101 1,02 4,6 5,33 6,81
T6CTSFx77-U BLACK (SPECIAL) / DBS Times Fiber cables -TL101 1,02 4,6 5,33 6,81
T6CTSFx77-U WHITE (SPECIAL) / DBS Times Fiber cables -TL101 1,02 4,6 5,33 6,81
TX 100 Triax cables -01 1 4,6 0 6,55
TX 100 Triax cables -TL101 1 4,6 0 6,55
KOKA 110 A+ PVC Triax cables -TL101 1,02 4,7 0 6,8
1,13/4,8 75 Ohm MK 95A Wilhelm Sihn Jr. & Co. GmbH -01 1,13 4,8 0 6,5
MK 96 Wilhelm Sihn Jr. & Co. GmbH -01 0 0 0 0
1,13/4,8 75 Ohm MK 95A Wilhelm Sihn Jr. & Co. GmbH -TL101 1,13 4,8 0 6,5
MK 96 Wilhelm Sihn Jr. & Co. GmbH -TL101 0 0 0 0
C 100 CCTV Coaxial Cable ÖREN cables -01 1,02 4,57 0 6,4
RG 6 / U-4 TCWB ÖREN cables -01 1,02 4,57 0 6,8
HD 103 ÖREN cables -01 1,02 4,6 0 6,8
C 100 CCTV Coaxial Cable ÖREN cables -TL101 1,02 4,57 0 6,4
RG 6 / U-4 TCWB ÖREN cables -TL101 1,02 4,57 0 6,8
HD 103 ÖREN cables -TL101 1,02 4,6 0 6,8
